Seata 分布式事务处理

大约 8 分钟SentinelNacosGatewayOpenFeignTransactional

Seata介绍

Seata 是一款开源的分布式事务解决方案，致力于提供高性能和简单易用的分布式事务服务

下载地址：https://seata.apache.org/zh-cn/unversioned/download/seata-server

Seata模式

Seata 有AT、TCC、Saga、XA四个模式

本文中，我们将重点介绍 Seata AT 模式的使用

AT模式官方文档:https://seata.apache.org/zh-cn/docs/dev/mode/at-mode

SpringCloud Alibaba Seata

启动Nacos

Nacos文档

启动Seata

  1. 下载seata（本文档采用的1.8.8）

  2. 修改配置文件（seata/conf/application.yml）

    seata:
  config:
    # 打开nacos配置中心
    type: nacos
    nacos:
      # nacos地址
      server-addr: 127.0.0.1:8848
      namespace:
      # nacos分组
      group: DEFAULT_GROUP
      # nacos文件datd-id，就需要在nacos上新建seata的同名配置文件。第4步骤
      data-id: seataServer.properties
  registry:
    # 打开nacos注册中心配置
    type: nacos
    nacos:
      application: seata-server
      # 注册中心地址
      server-addr: 127.0.0.1:8848
      # 分组
      group: DEFAULT_GROUP
   namespace:
      cluster: default
  store:
    # 打开数据库模式
    mode: db
    # 数据库具体参数信息
    db:
      datasource: druid
      db-type: mysql
      driver-class-name: com.mysql.jdbc.Driver
      url: jdbc:mysql://192.168.163.128:3306/seata?rewriteBatchedStatements=true
      user: root
      password: 123456
      min-conn: 10
      max-conn: 100
      global-table: global_table
      branch-table: branch_table
      lock-table: lock_table
      distributed-lock-table: distributed_lock
      query-limit: 1000
      max-wait: 5000

  3. 数据库初始化，创建数据库，执行seata/script/server/db/mysql.sql

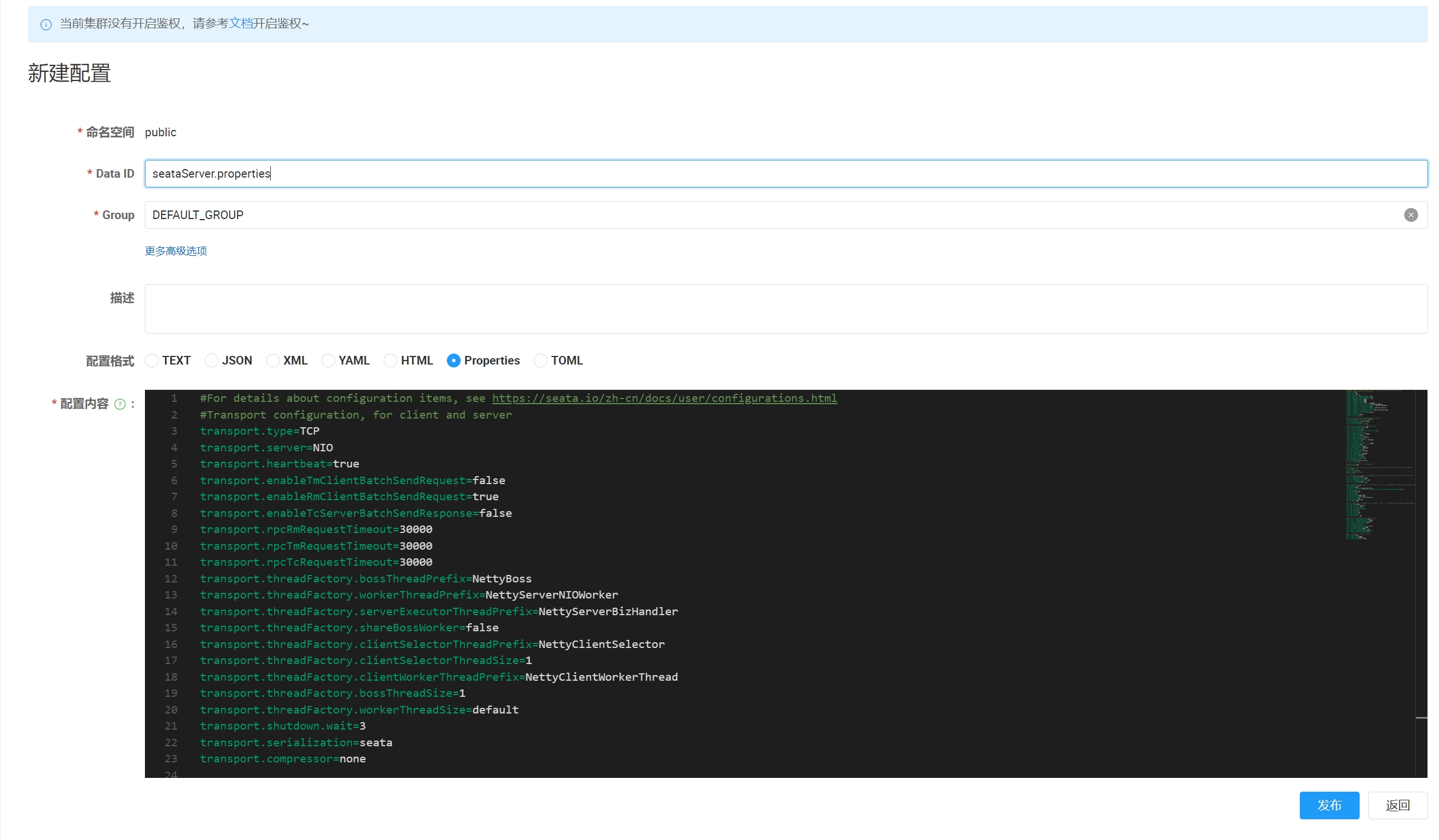

  4. nacos 新建配置，此处 Data ID 为 seataServer.properties,(Data ID可以自己修改，但是必须与第2步配置文件里面的data-id配置保持一致)。配置内容参考https://github.com/apache/incubator-seata/tree/develop/script/config-center 的 config.txt 并按需修改保存。

  5. 启动seata-server。seata/bin/seata-server.bat

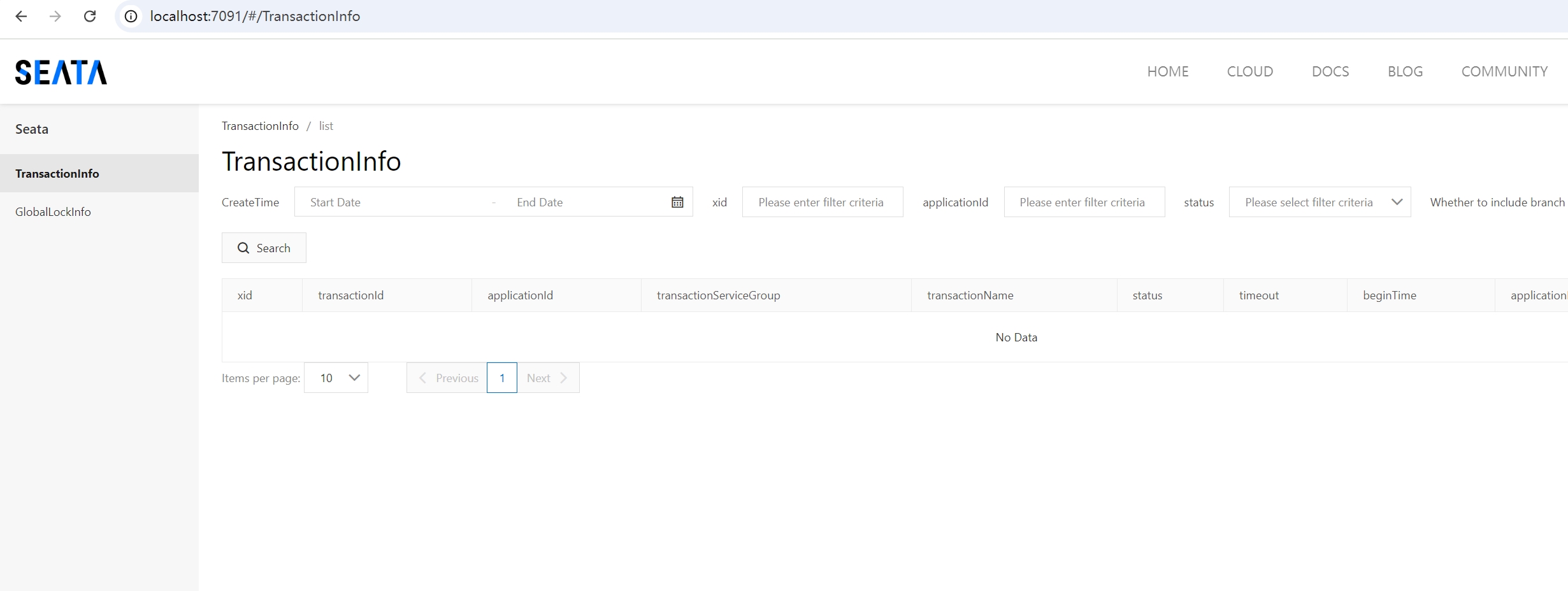

  6. 查看seata控制台，localhost:7091。用户名密码默认为seata

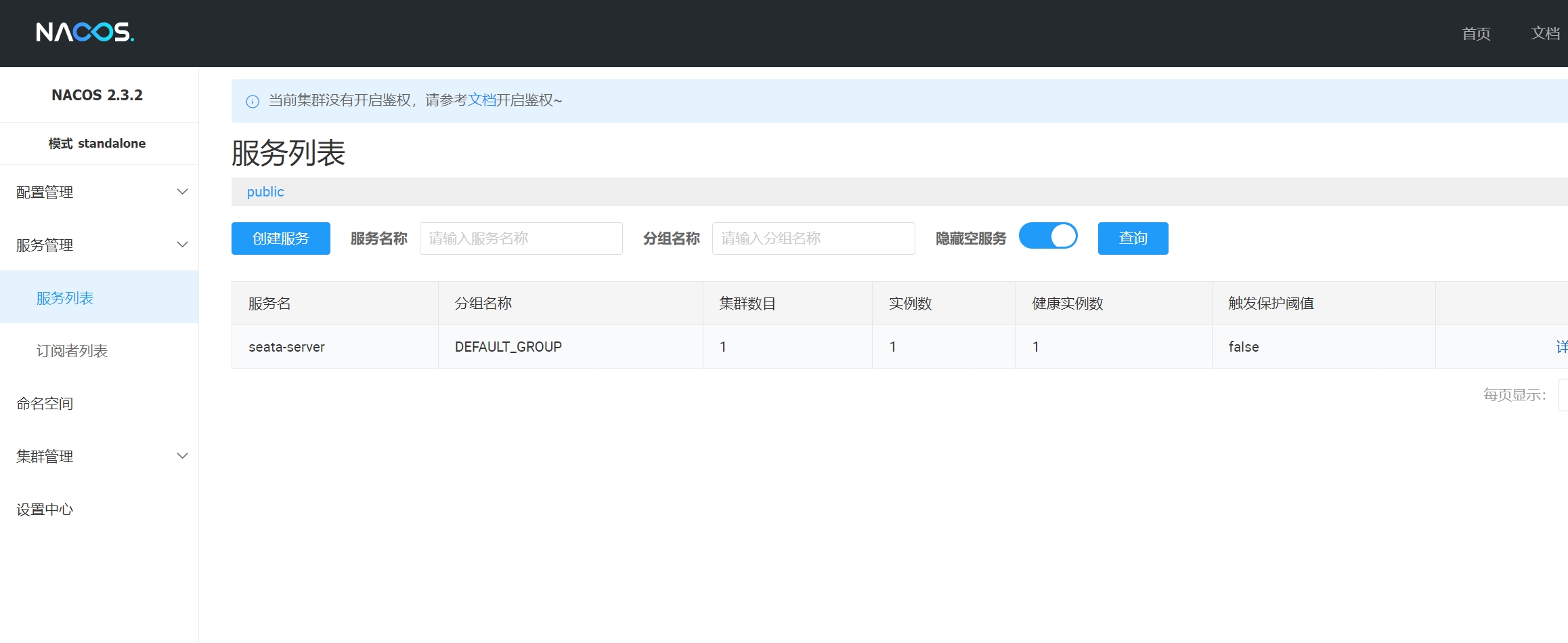

  7. 查看nacos控制台，发现seata-server已注册进nacos

测试分布式事务

创建帐户服务

  • maven坐标

    <!-- seata -->
<dependency>
    <groupId>com.alibaba.cloud</groupId>
    <artifactId>spring-cloud-starter-alibaba-seata</artifactId>
</dependency>

<dependency>
    <groupId>mysql</groupId>
    <artifactId>mysql-connector-java</artifactId>
</dependency>

<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-data-jdbc</artifactId>
</dependency>

<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-web</artifactId>
</dependency>

<!-- Nacos 服务发现 -->
<dependency>
    <groupId>com.alibaba.cloud</groupId>
    <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
</dependency>

  • application.yml

    server:
  port: 9001
spring:
  application:
    name: cloud-alibaba-seata-account
  cloud:
    nacos:
      discovery:
        server-addr: localhost:8848
  datasource:
    url: jdbc:mysql://192.168.163.128:3306/seata-demo?characterEncoding=utf8&connectTimeout=1000&socketTimeout=3000&autoReconnect=true&useUnicode=true&useSSL=false&serverTimezone=UTC&allowPublicKeyRetrieval=true
    driver-class-name: com.mysql.cj.jdbc.Driver
    username: root
    password: 123456

# seata配置
seata:
  application-id: cloud-alibaba-seata-account
  # 通过nacos寻找seata服务，然后注册进seata服务端
  registry:
    type: nacos
    nacos:
      server-addr: localhost:8848  #nacos地址
      group: DEFAULT_GROUP  #分组
      application: seata-server #seata服务端服务名称
      namespace:
  tx-service-group: seata_tx_group  #这个通常使用默认的
  service:
    vgroup-mapping:
      seata_tx_group: default
  data-source-proxy-mode: AT  #AT模式

  • 执行数据库脚本

    • 创建undo_log表。

      UNDO_LOG脚本https://github.com/apache/incubator-seata/tree/2.x/script/client/at/db

      CREATE TABLE `undo_log`  (
  `branch_id` bigint NOT NULL COMMENT 'branch transaction id',
  `xid` varchar(128) NOT NULL COMMENT 'global transaction id',
  `context` varchar(128) NOT NULL COMMENT 'undo_log context,such as serialization',
  `rollback_info` longblob NOT NULL COMMENT 'rollback info',
  `log_status` int NOT NULL COMMENT '0:normal status,1:defense status',
  `log_created` datetime(6) NOT NULL COMMENT 'create datetime',
  `log_modified` datetime(6) NOT NULL COMMENT 'modify datetime',
  UNIQUE INDEX `ux_undo_log`(`xid`, `branch_id`),
  INDEX `ix_log_created`(`log_created`)
);

    • 创建account表

      CREATE TABLE `account`  (
  `user_id` int NOT NULL,
  `balance` int NULL DEFAULT NULL,
  PRIMARY KEY (`user_id`)
);

SET FOREIGN_KEY_CHECKS = 1;

INSERT INTO `account` (`user_id`, `balance`) VALUES (1, 100);

  • 代码

    @RestController
class AccountController {
    @Autowired
    AccountService accountService;

    /**
     * 扣减帐户中的费用
     *
     * @param userId 用户id
     * @param cost   费用
     * @return
     */
    @GetMapping("/debit")
    public String debit(Integer userId, Integer cost) {
        return accountService.debit(userId, cost);
    }

}

@Service
class AccountService {

    @Autowired
    JdbcTemplate jdbcTemplate;

    public String debit(Integer userId, Integer cost) {
        // 此处需要考虑锁的问题，这里演示分布式事务，则没有加上
        Map<String, Object> map = jdbcTemplate.queryForMap("SELECT balance FROM account WHERE user_id = ?", userId);
        if (null != map && map.containsKey("balance")) {
            Integer balance = (Integer) map.get("balance");
            if (balance >= cost) {
                jdbcTemplate.update("UPDATE account SET balance = ? WHERE user_id = ?", (balance - cost), userId);
                return "SUCCESS";
            }
        }
        throw new RuntimeException("余额不足");
    }

}

创建仓库服务

  • maven依赖和帐户服务一致

  • application.yml

    server:
  port: 9003
spring:
  application:
    name: cloud-alibaba-seata-storage
  cloud:
    nacos:
      discovery:
        server-addr: localhost:8848
  datasource:
    url: jdbc:mysql://192.168.163.128:3306/seata-demo?characterEncoding=utf8&connectTimeout=1000&socketTimeout=3000&autoReconnect=true&useUnicode=true&useSSL=false&serverTimezone=UTC&allowPublicKeyRetrieval=true
    driver-class-name: com.mysql.cj.jdbc.Driver
    username: root
    password: 123456

seata:
  application-id: cloud-alibaba-seata-storage
  registry:
    type: nacos
    nacos:
      server-addr: localhost:8848  #nacos地址
      group: DEFAULT_GROUP  #分组
      application: seata-server #seata服务端服务名称
      namespace:
  tx-service-group: seata_tx_group  #这个通常使用默认的
  service:
    vgroup-mapping:
      seata_tx_group: default
  data-source-proxy-mode: AT  #AT模式

  • 创建库存表goods_storage

    CREATE TABLE `goods_storage`  (
  `name` varchar(255) NOT NULL,
  `number` int NULL DEFAULT NULL,
  PRIMARY KEY (`name`) USING BTREE
);

SET FOREIGN_KEY_CHECKS = 1;

INSERT INTO `seata-demo`.`goods_storage` (`name`, `number`) VALUES ('book', 100);

  • 代码


@RestController
class StorageController {

    @Autowired
    StorageService storageService;

    /**
     * 扣减库存
     *
     * @param name
     * @param count
     * @return
     */
    @GetMapping("/deduct")
    public String deduct(String name, Integer count) {
        return storageService.deduct(name, count);
    }
}

@Service
class StorageService {
    @Autowired
    JdbcTemplate jdbcTemplate;

    public String deduct(String name, Integer count) {
        //此处也应该考虑分布式锁的情况
        Map<String, Object> map = jdbcTemplate.queryForMap("SELECT `number` FROM goods_storage WHERE `name` = ?", name);
        if (null != map && map.containsKey("number")) {
            Integer number = (Integer) map.get("number");
            if (number >= count) {
                jdbcTemplate.update("UPDATE goods_storage SET `number` = ? WHERE `name` = ?", number - count, name);
                return "SUCCESS";
            }
        }
        throw new RuntimeException("库存不足");
    }

}

创建订单服务

  • maven，比之前两个服务多了openfeign的依赖


<dependency>
    <groupId>com.alibaba.cloud</groupId>
    <artifactId>spring-cloud-starter-alibaba-seata</artifactId>
</dependency>

<dependency>
    <groupId>mysql</groupId>
    <artifactId>mysql-connector-java</artifactId>
</dependency>

<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-data-jdbc</artifactId>
</dependency>

<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-web</artifactId>
</dependency>

<!-- Nacos 服务发现 -->
<dependency>
    <groupId>com.alibaba.cloud</groupId>
    <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
</dependency>

<!-- 服务发现：OpenFeign服务调用 -->
<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-openfeign</artifactId>
</dependency>

<!-- 负载均衡器 -->
<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-loadbalancer</artifactId>
</dependency>

  • application.yml

    server:
  port: 9002
spring:
  application:
    name: cloud-alibaba-seata-order
  cloud:
    nacos:
      discovery:
        server-addr: localhost:8848
  datasource:
    url: jdbc:mysql://192.168.163.128:3306/seata-demo?characterEncoding=utf8&connectTimeout=1000&socketTimeout=3000&autoReconnect=true&useUnicode=true&useSSL=false&serverTimezone=UTC&allowPublicKeyRetrieval=true
    driver-class-name: com.mysql.cj.jdbc.Driver
    username: root
    password: 123456

seata:
  application-id: cloud-alibaba-seata-order
  registry:
    type: nacos
    nacos:
      server-addr: localhost:8848  #nacos地址
      group: DEFAULT_GROUP  #分组
      application: seata-server #seata服务端服务名称
      namespace:
  tx-service-group: seata_tx_group  #这个通常使用默认的
  service:
    vgroup-mapping:
      seata_tx_group: default
  data-source-proxy-mode: AT  #AT模式

  • 创建订单表

    CREATE TABLE `order_list`  (
  `id` bigint NOT NULL,
  `name` varchar(255) DEFAULT NULL,
  `count` int NULL DEFAULT NULL,
  `price` int NULL DEFAULT NULL,
  PRIMARY KEY (`id`)
) ;

SET FOREIGN_KEY_CHECKS = 1;

  • 代码。重点：加上全局事务注解@GlobalTransactional

    //记得启动类上加上@EnableFeignClients注解。

@RestController
class OrderController {
    @Autowired
    OrderService orderService;

    @GetMapping("/order/create")
    public String create(Integer userId, String name, Integer count, Integer price) {
        try {
            orderService.createOrder(userId, name, count, price);
        } catch (Exception e) {
            return "ERROR";
        }
        return "SUCCESS";
    }

}

@Service
class OrderService {
    @Autowired
    StorageService storageService;

    @Autowired
    AccountService accountService;

    @Autowired
    JdbcTemplate jdbcTemplate;

    /*
     * 加上全局事务注解。
     * 就不需要在加@Transaction注解了。库存和帐户service也不需要加
     * seata会通过undo_log表进行反向补偿
     */
    @GlobalTransactional(rollbackFor = Exception.class)
    public String createOrder(Integer userId, String name, Integer count, Integer price) {
        // 创建订单
        int update = jdbcTemplate.update("INSERT INTO `order_list` (`name`, `count`, `price`) VALUES (?, ?, ?)", name, count, price);
        if (update == 1) {
            // 扣减库存
            storageService.deduct(name, count);
            // 扣减余额
            accountService.debit(userId, count * price);
        }

        return "SUCCESS";
    }
}


@FeignClient(value = "cloud-alibaba-seata-storage")
interface StorageService {
    //扣减库存
    @GetMapping("/deduct")
    public String deduct(@RequestParam("name") String name, @RequestParam("count") Integer count);
}

@FeignClient(value = "cloud-alibaba-seata-account")
interface AccountService {
    //扣减余额
    @GetMapping("/debit")
    public String debit(@RequestParam("userId") Integer userId, @RequestParam("cost") Integer cost);
}

全局事务测试

启动帐户，仓库，订单服务

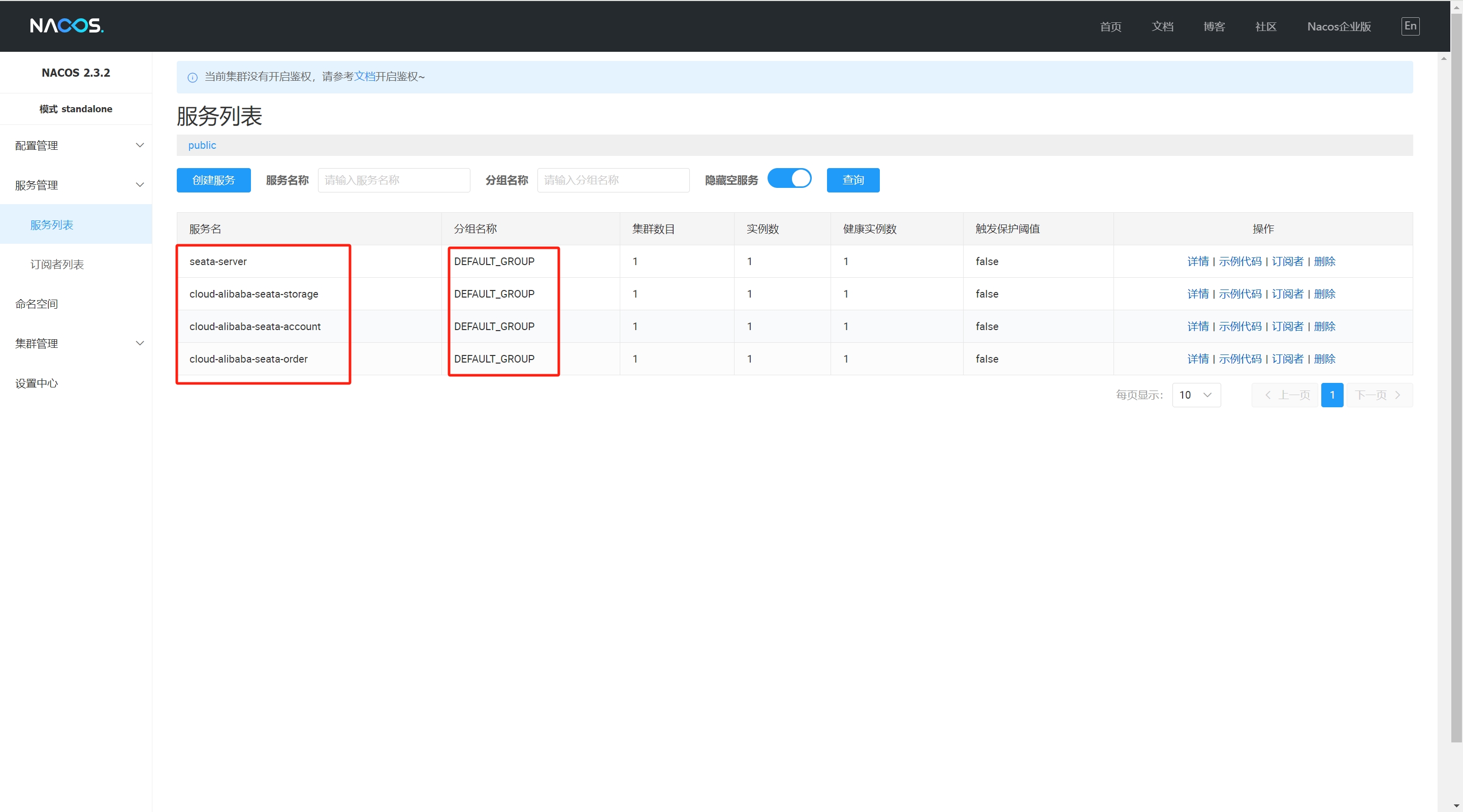

  • 查看nacos控制台，seata、帐户、仓库、订单都注册进nacos，且都在一个GEOUP下

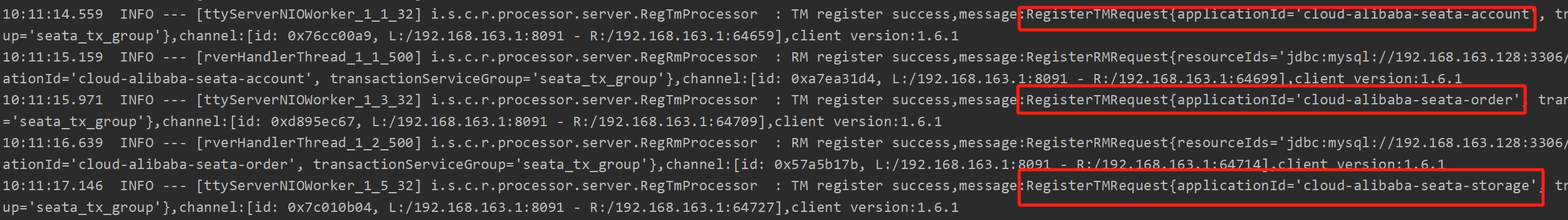

  • 查看seata日志，三个服务也都注册进seata服务端

  • 先测试一个正确的，确保流程能正确走完

    创建一个订单，用户id1,商品为book,数量1,单价10

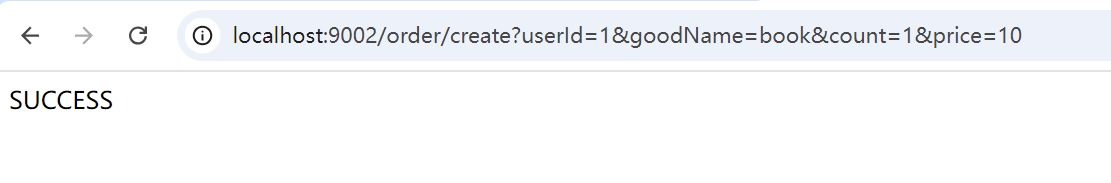

    浏览器访问 localhost:9002/order/create?userId=1&name=book&count=1&price=10

    返回结果SUCCESS，查看数据库

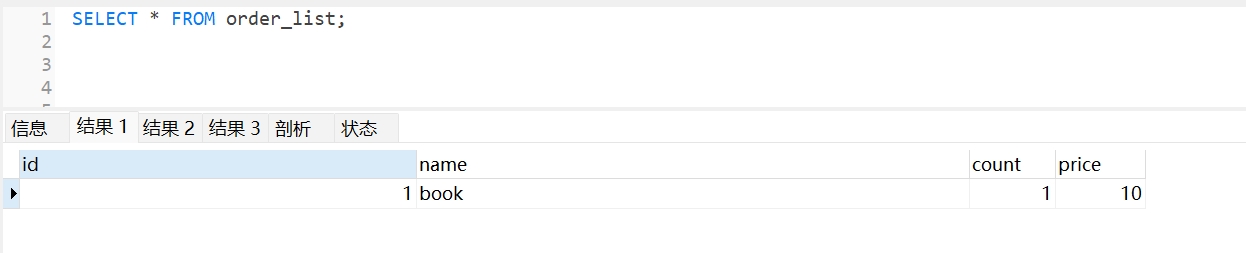

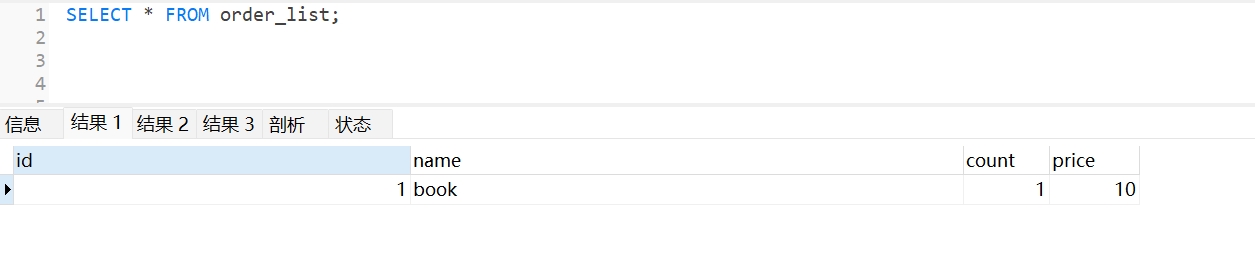

    • 订单创建成功

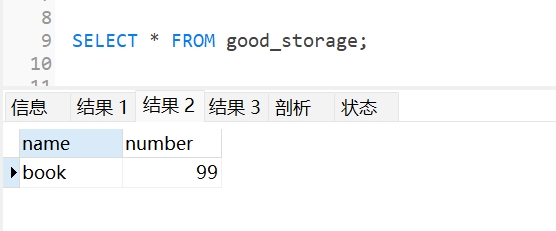

    • 库存成功扣减

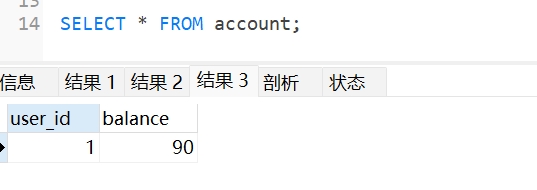

    • 余额成功扣减

  • 错误的，直接将金额设置为1000

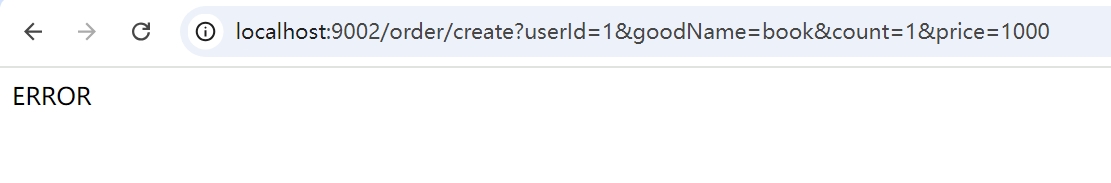

    • 浏览器访问 localhost:9002/order/create?userId=1&name=book&count=1&price=1000

      返回ERROR

    • 查看数据库，订单，仓库，余额都没有变化。

      订单表，没有新增订单

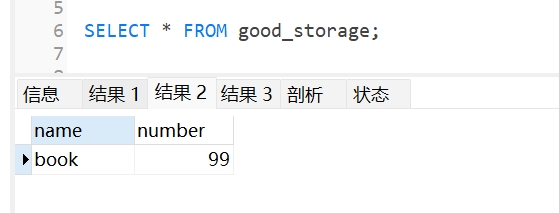

      库存表也没有新增

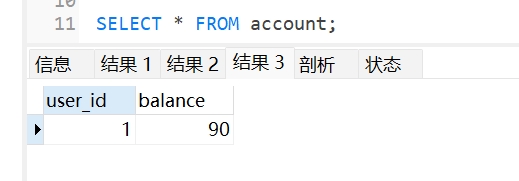

      账户表的余额也没有减少

  • 从seata日志查看事务过程解析

    • 开启一个全局事务

      Begin new global transaction
applicationId: cloud-alibaba-seata-order,
transactionServiceGroup: seata_tx_group,
transactionName: createOrder(java.lang.Integer, java.lang.String, java.lang.Integer, java.lang.Integer),
timeout:60000,
xid:192.168.163.1:8091:2972952912344027137

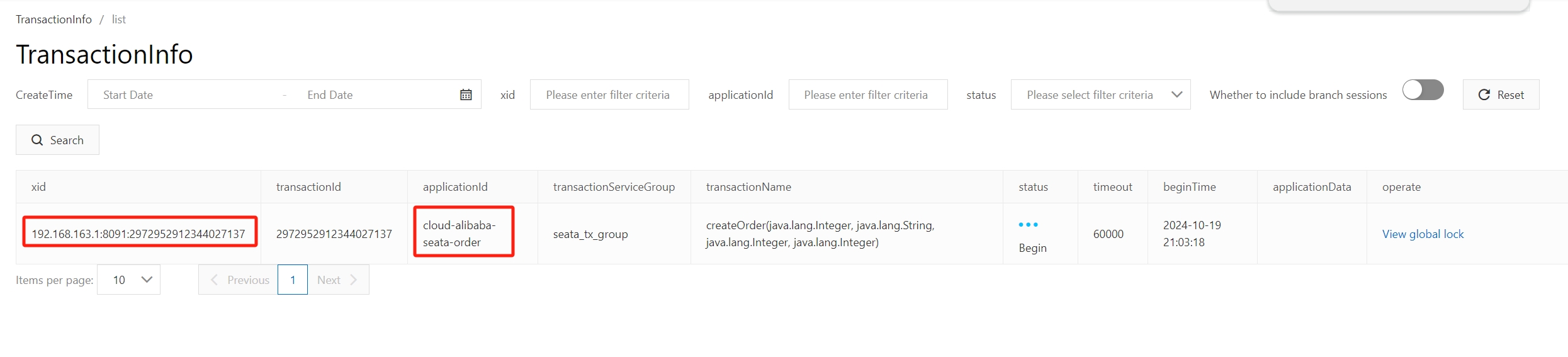

      seata控制台

    • 创建订单注册进分支事务

      Register branch successfully,
xid = 192.168.163.1:8091:2972952912344027137,
branchId = 2972952912344027138,
resourceId = jdbc:mysql://192.168.163.128:3306/seata-demo ,
lockKeys = order_list:13

    • 扣减库存注册进分支事务

      Register branch successfully,
xid = 192.168.163.1:8091:2972952912344027137,
branchId = 2972952912344027139,
resourceId = jdbc:mysql://192.168.163.128:3306/seata-demo ,
lockKeys = goods_storage:book

    • 仓库事务回滚成功

      Rollback branch transaction successfully,
xid = 192.168.163.1:8091:2972952912344027137
branchId = 2972952912344027139

    • 订单事务回滚成功

      Rollback branch transaction successfully,
xid = 192.168.163.1:8091:2972952912344027137
branchId = 2972952912344027138

    • 全局事务回滚成功

      Rollback global transaction successfully,
xid = 192.168.163.1:8091:2972952912344027137

原理解析

​ SeataAT模式

  • 一阶段：业务数据和回滚日志记录在同一个本地事务中提交，释放本地锁和连接资源。
    • 解析 SQL：得到 SQL 的类型（UPDATE），表（product），条件（where name = 'TXC'）等相关的信息。
    • 查询前镜像：根据解析得到的条件信息，生成查询语句，定位数据。
  • 二阶段：
    • 提交异步化，非常快速地完成。
      • 收到 TC 的分支提交请求，把请求放入一个异步任务的队列中，马上返回提交成功的结果给 TC。
      • 异步任务阶段的分支提交请求将异步和批量地删除相应 UNDO LOG 记录。
    • 回滚通过一阶段的回滚日志进行反向补偿。
      • 收到 TC 的分支回滚请求，开启一个本地事务，执行如下操作。
      • 通过 XID 和 Branch ID 查找到相应的 UNDO LOG 记录。
      • 数据校验：拿 UNDO LOG 中的后镜与当前数据进行比较，如果有不同，说明数据被当前全局事务之外的动作做了修改。这种情况，需要根据配置策略来做处理，详细的说明在另外的文档中介绍。
      • 根据 UNDO LOG 中的前镜像和业务 SQL 的相关信息生成并执行回滚的语句
