ELK 日志监控平台

大约 4 分钟ElasticsearchLogstashKibana

1 ELK 简介

ELK是三个开源工具的缩写，分别代表Elasticsearch、Logstash和Kibana。这个组合常被用来整合日志管理和分析

  • Elasticsearch: 是一个基于Lucene的搜索服务器。它提供了一个分布式多用户能力的全文搜索引擎，基于RESTful web接口。
  • Logstash: 是一个服务器端的数据处理管道，它可以同时从多个源获取数据，对其进行转换，然后将其发送到一个或多个目的地
  • Kibana: 是一个基于Web的图形界面，用于查看Elasticsearch的数据。它可以进行数据的可视化，并且提供了一些功能，比如图表、地图、时间线和仪表盘等。

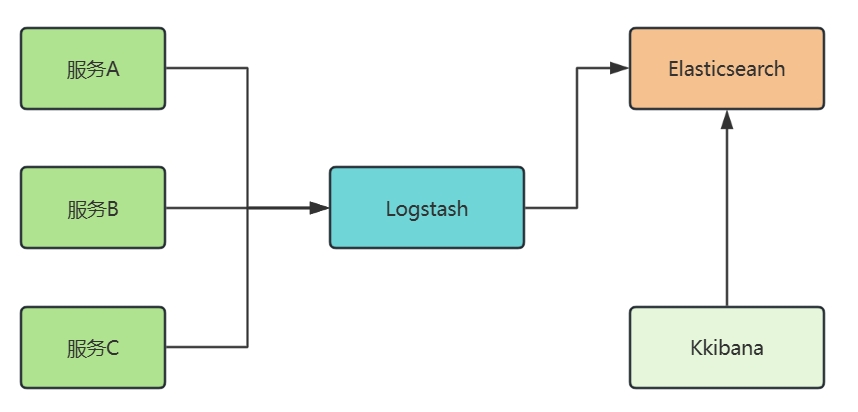

ELK架构图
ELK架构图

2 ELK 安装

需要先安装java环境

es、kabana、logstash的版本号需要保持一致，本次采用7.2.1版本

2.1 Elasticsearch

2.1.1 下载Elasticsearch

Elasticsearch 下载地址，选择rpm包下载

2.1.2 安装

rpm -ivh elasticsearch-7.2.1-x86_64.rpm

2.1.3 配置

vim /etc/elasticsearch/elasticsearch.yml
# 修改以下配置
node.name: node-1

#日志地址
path.data: /var/lib/elasticsearch
path.logs: /var/log/elasticsearch

# 供外部访问
network.host: 0.0.0.0

# 端口
http.port: 9200

discovery.seed_hosts: ["127.0.0.1:9200"]

cluster.initial_master_nodes: ["node-1"]

2.1.4 启动

systemctl start elasticsearch

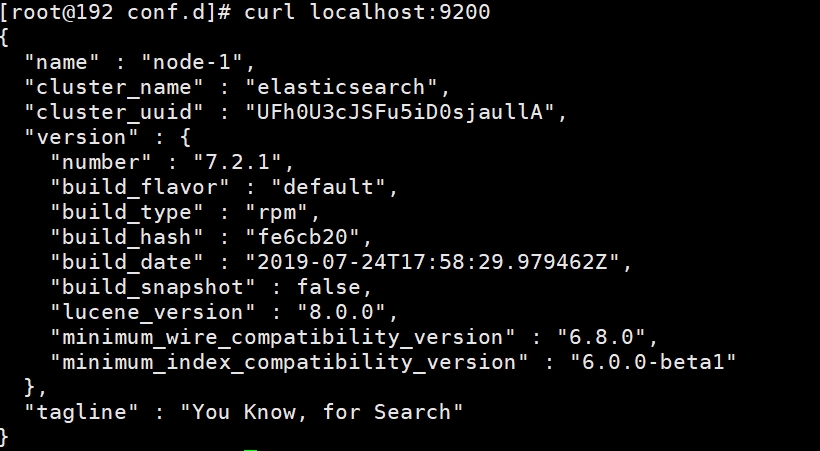

2.1.5 测试

curl localhost:9200

2.2 Kibana

2.2.1 下载

Kibana 下载地址

2.2.2 安装

rpm -ivh kibana-7.2.1-x86_64.rpm

2.2.3 配置

vim /etc/kibana/kibana.yml
#修改以下配置
server.port: 5601
server.host: "0.0.0.0"
elasticsearch.hosts: ["http://127.0.0.1:9200"]
#目前没有设置密码，先注释
#elasticsearch.username: "elastic"
#elasticsearch.password: "yDaYCXL6KYgNligMpSwd"

2.3.4 启动

systemctl start kibana

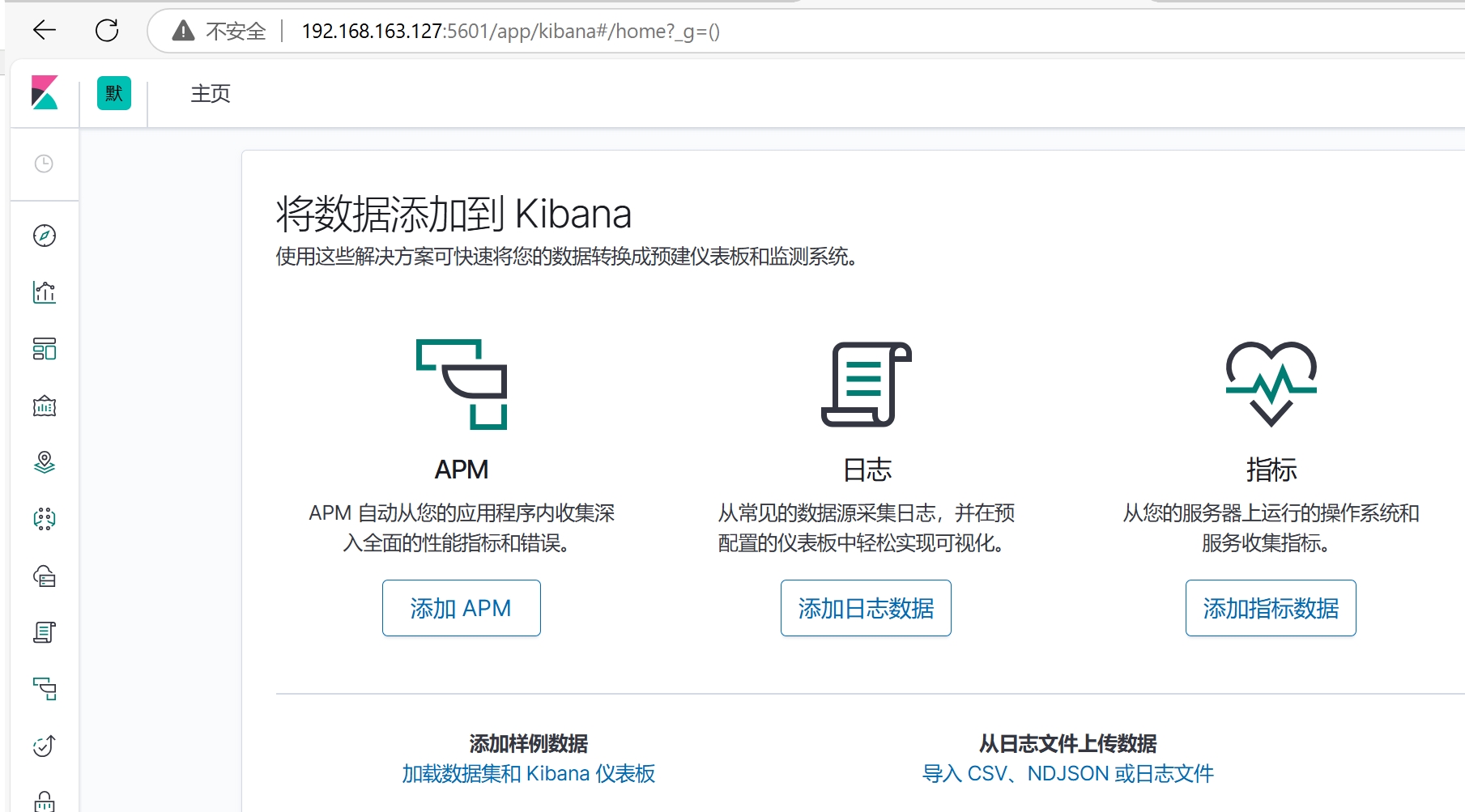

等待一段时间，浏览器访问ip:5601端口

2.3 Logstash

2.3.1 下载

logstash 下载地址

2.3.2 安装

rpm -ivh logstash-7.2.1.rpm

2.3.3 配置

cd /etc/logstash/conf.d
# 创建配置文件
touch logstash.conf

#编辑配置文件
vim logstash.conf
input {
    tcp {
        host => "0.0.0.0"
        port => 9600
        mode => "server"
        codec => json_lines
    }
}

output {
    elasticsearch {
        hosts => "localhost:9200"
        index => "%{[appname]}-%{+YYYY.MM.dd}"
    }
}

说明：

input – 用于定义数据的输入源，即Logstash的数据来源。

tcp – 用于指定Logstash监听指定的IP和端口，接收 TCP 连接传入的数据。

host – 监听的主机IP地址，这里的0.0.0.0表示监听所有可用的网络接口。

port – 监听的端口号

mode – 连接模式。

codec – 数据编码解码方式，json_lines表示接收到的数据将以JSON行的形式解析。

output – 用于定义数据的输出目录。

elasticsearch – 表示将数据输出到Elasticsearch集群。

hosts – 用于设置Elasticsearch集群的主机地址和端口号。

index – 用于指定Elasticsearch索引的名称。这里使用 %{[appname]} 表示索引名称从数据中的appname字段获取。%{+YYYY.MM.dd}表示在索引中包含日期信息。

2.3.4 启动

systemctl start logstash

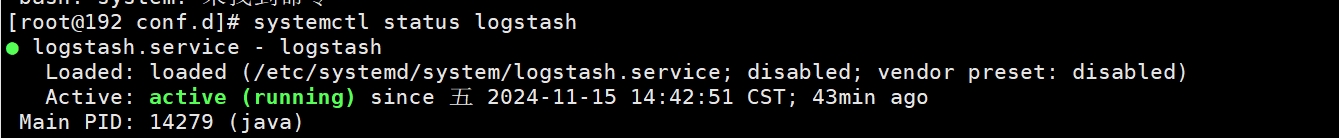

#查看启动状态
systemctl status logstash

如果不能正常启动，可能是没有找到java变量，需要改一下启动文件

cd /usr/share/logstash/bin
vim logstash.lib.sh

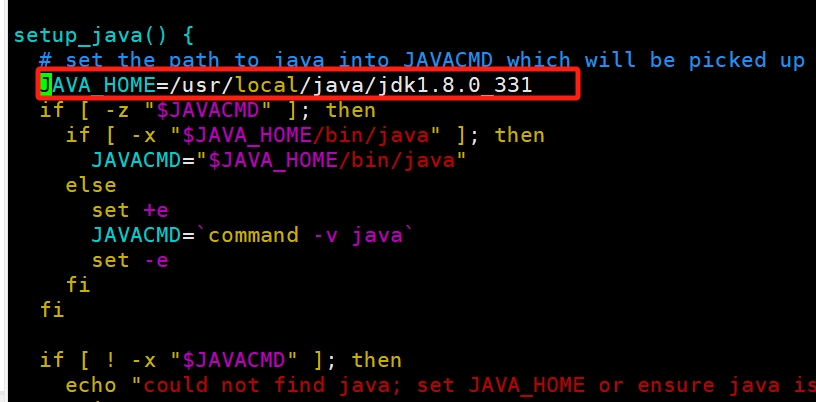

加入JAVA_HOME环境变量

3 SpringBoot 整合ELK

配置logback，将日志推送到logstash监听的端口。logstash会解析数据插入到Elasticsearch中。

3.1 加入依赖

<dependency>
    <groupId>net.logstash.logback</groupId>
    <artifactId>logstash-logback-encoder</artifactId>
    <version>7.2</version>
</dependency>

新增一个Controller，用于测试日志

@RestController
class TestController {
    public static final Logger LOGGER = LoggerFactory.getLogger(TestController.class);

    @GetMapping("/hello")
    public String hello() {
        LOGGER.info(UUID.randomUUID().toString() + System.currentTimeMillis());
        return "SUCCESS";
    }
}

3.2 logback.xml配置

这里只配置了Console和Logstash。本地日志文件请自行引入

<?xml version="1.0" encoding="UTF-8"?>

<configuration debug="false" scan="true" scanPeriod="60 seconds" packagingData="true">

    <!-- ******************** appender：日志目的地 start ******************** -->
    <!-- 标准输出：console -->
    <appender name="console" class="ch.qos.logback.core.ConsoleAppender">
		<!-- encoder 默认配置为PatternLayoutEncoder -->
        <encoder>
			<!--格式化输出：%d表示日期，%thread表示线程名，%-5level：级别从左显示5个字符宽度%msg：日志消息，%n是换行符-->
            <pattern>%d{yyyy-MM-dd HH:mm:ss.SSS} [%thread] %-5level %logger{36} - %msg%n</pattern>
		</encoder>
	</appender>

    <!--logback.LogbackDemo：类的全路径 -->
    <appender name="LOGSTASH" class="net.logstash.logback.appender.LogstashTcpSocketAppender">
      <destination>192.168.163.127:9600</destination>
      <encoder charset="UTF-8" class="net.logstash.logback.encoder.LogstashEncoder" >
        <customFields>{"appname":"boot-elk"}</customFields>
      </encoder>
    </appender>

    <root level="info">
      <!-- 定义了INFO及以上级别的日志，分别在文件和控制台输出 -->
        <level value="info" />
        <appender-ref ref="console" />
        <appender-ref ref="LOGSTASH" />
    </root>

</configuration>

启动项目，多访问几次测试url：localhost:8080/hello

3.3 kibana 创建索引

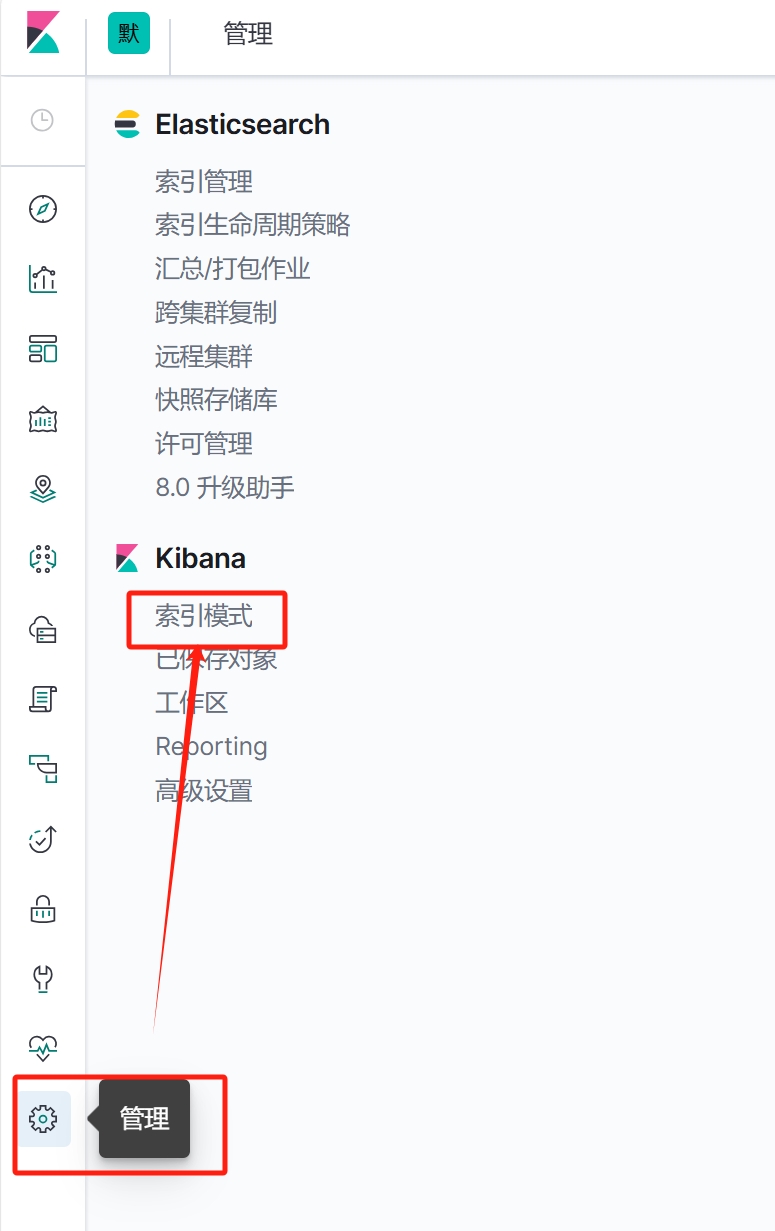

3.3.1 进入索引管理页面

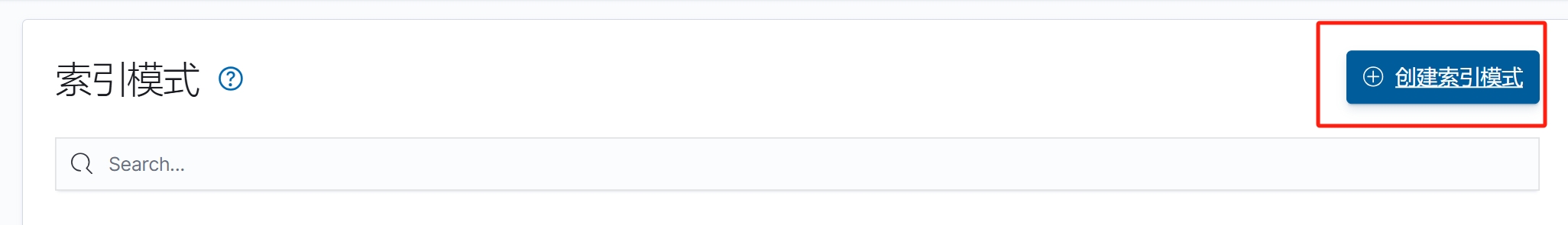

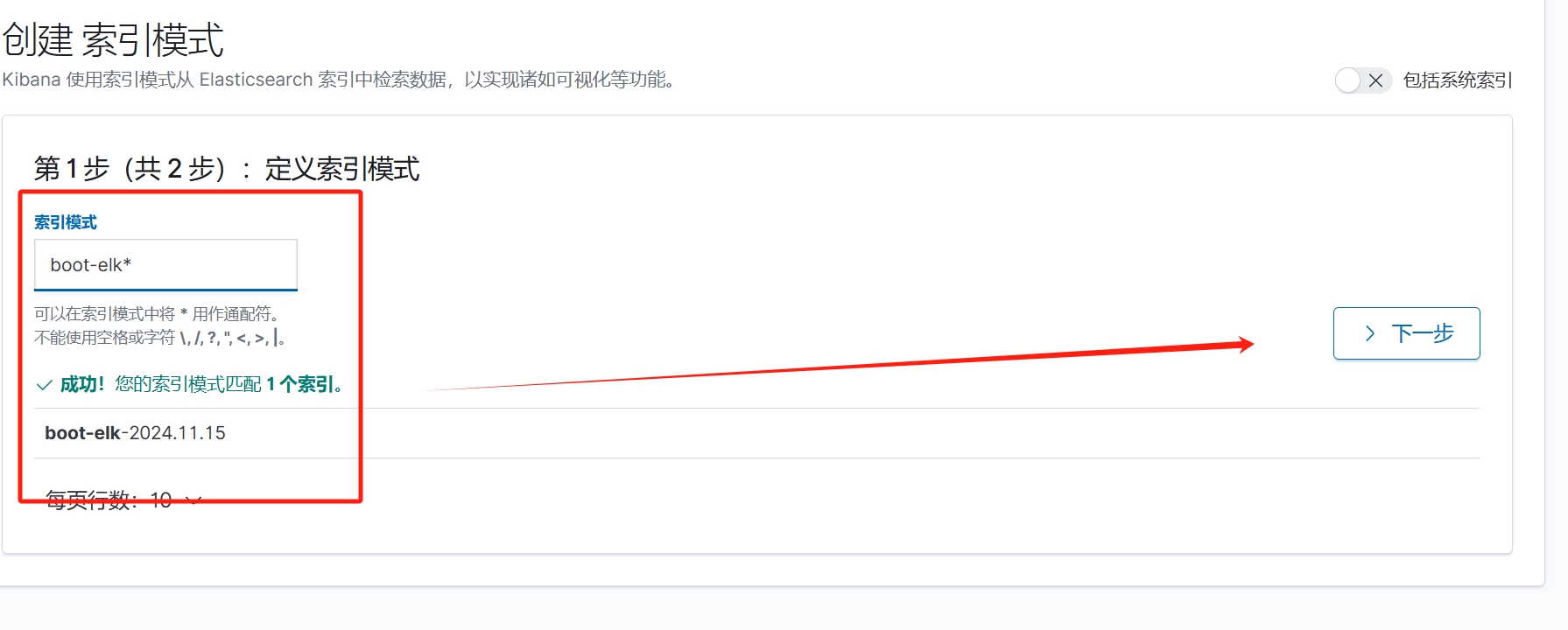

3.3.2 创建索引

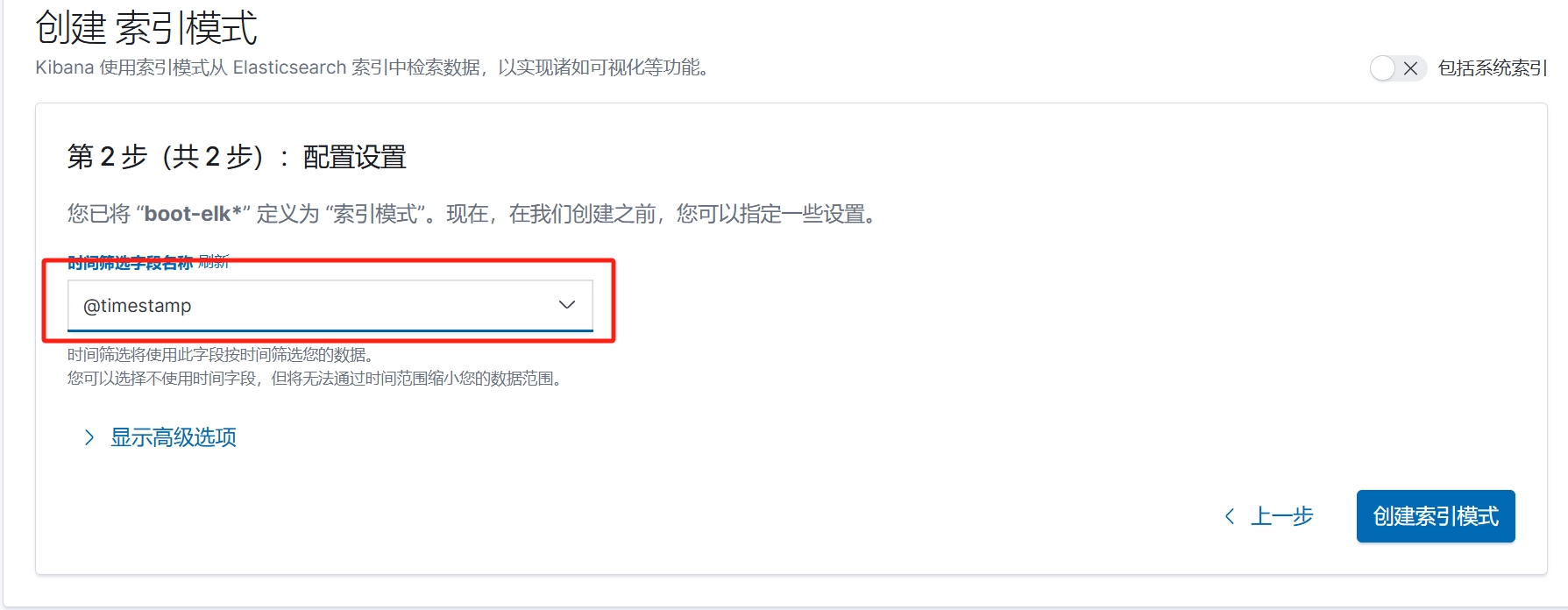

3.3.3 输入索引

3.3.4 完成所有创建

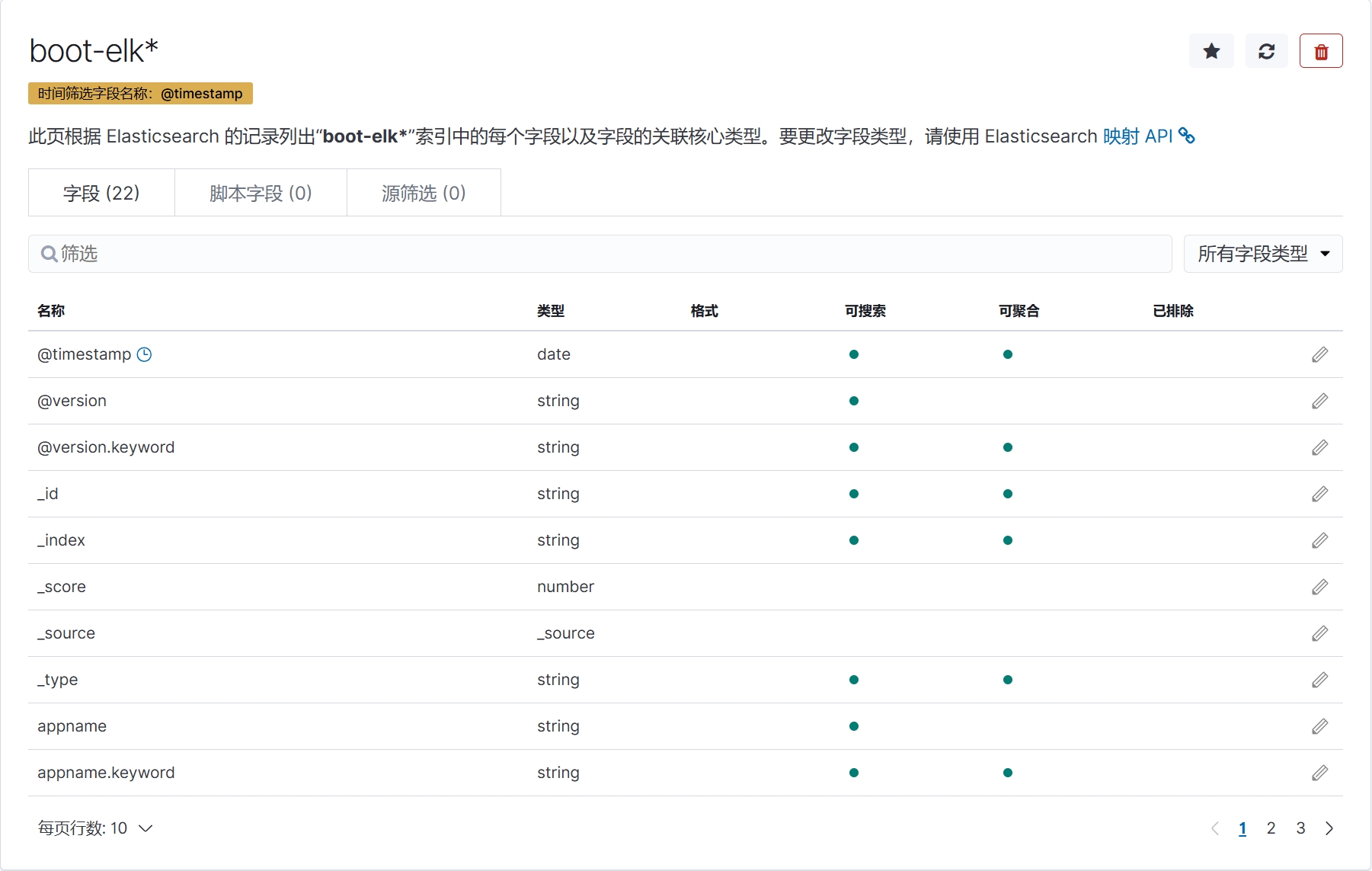

3.3.5 索引字段管理

3.4 kibana搜索日志

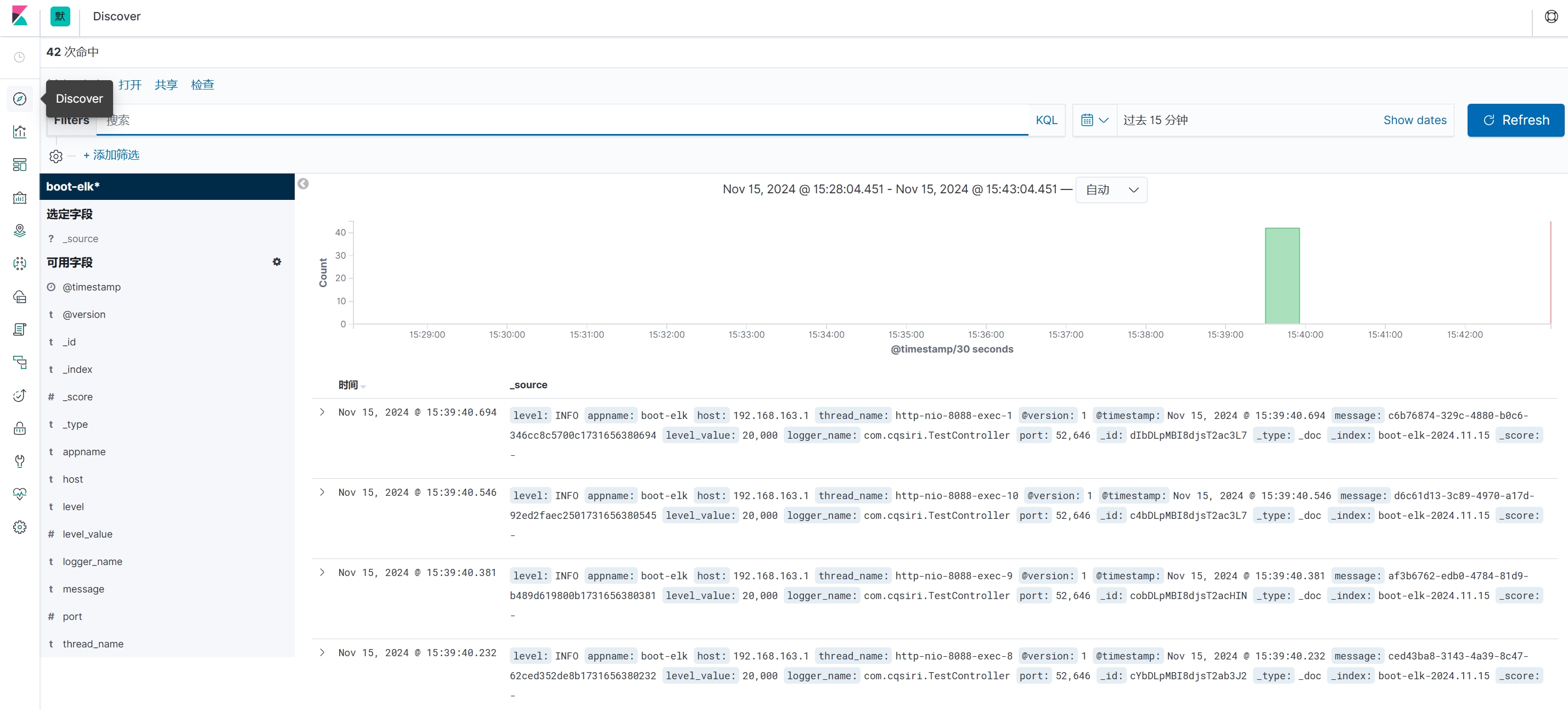

3.4.1 进入discover

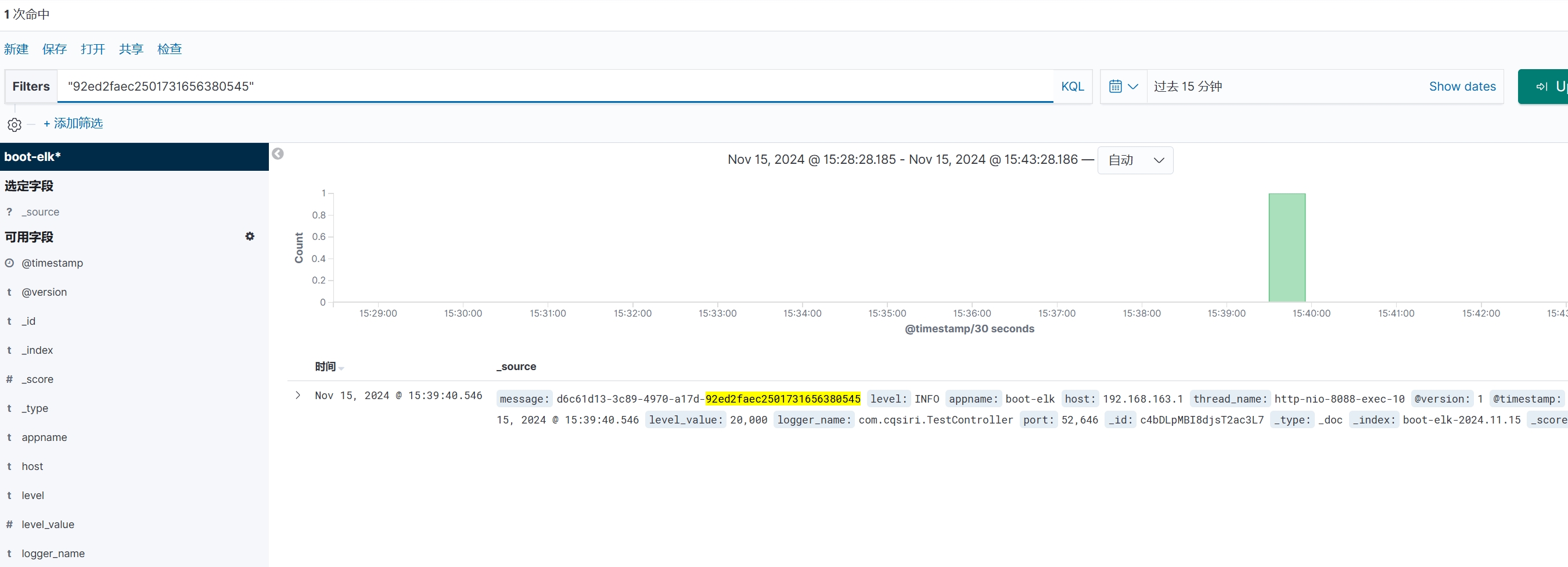

3.4.2 关键字搜索日志

4 filebeat 收集日志

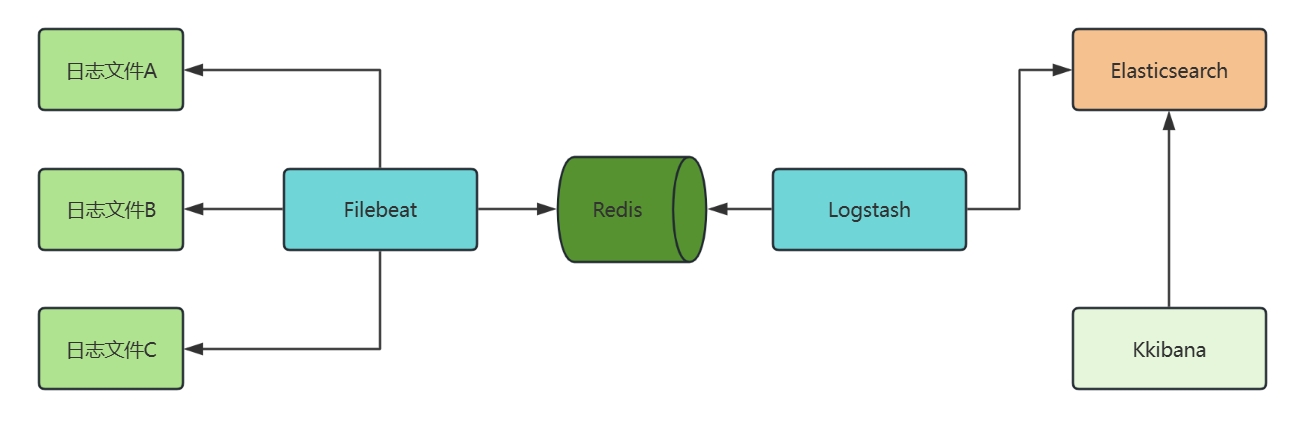

filebeat-redis-elk
filebeat-redis-elk

4.1 下载

filebeat 下载地址

4.2 安装

rpm -ivh filebeat-7.2.1-x86_64.rpm

4.3 filebeat配置

例：通过filebeat收集nginx日志、发送到redis、logstash从redis中采集日志

filebeat.inputs:
  - type: log
    enabled: true
    paths:
      - /usr/local/nginx/logs/access.log # nginx 日志地址
    tags: ["nginx"] # 加上tag，logstash在读取redis数据时，知道是哪一个日志

# 这里可以添加多个，也可以收集到其他日志

output.redis:
  hosts: ["127.0.0.1:6379"] # redis地址
  password: "redispwd"
  db: "0" # redis数据库编号
  key: "filebeat-log" # key

4.4 logstash配置

input {
  # redis配置
  redis {
    # redis key的数据类型
    data_type => "list"
    key => "filebeat-log"
    host => "127.0.0.1"
    port => 6379
    db => 0
    password => "redispwd"
  }

}

output {
  if "nginx" in [tags]{
    elasticsearch {
      hosts => ["localhost:9200"]
      index => "nginx-tx-%{+YYYY.MM.dd}"
    }
  }
}

4.5 启动filebeat

systemctl start filebeat

4.6 测试

  • 访问nginx后，查看redis数据库

    发现日志已经写入到nginx中

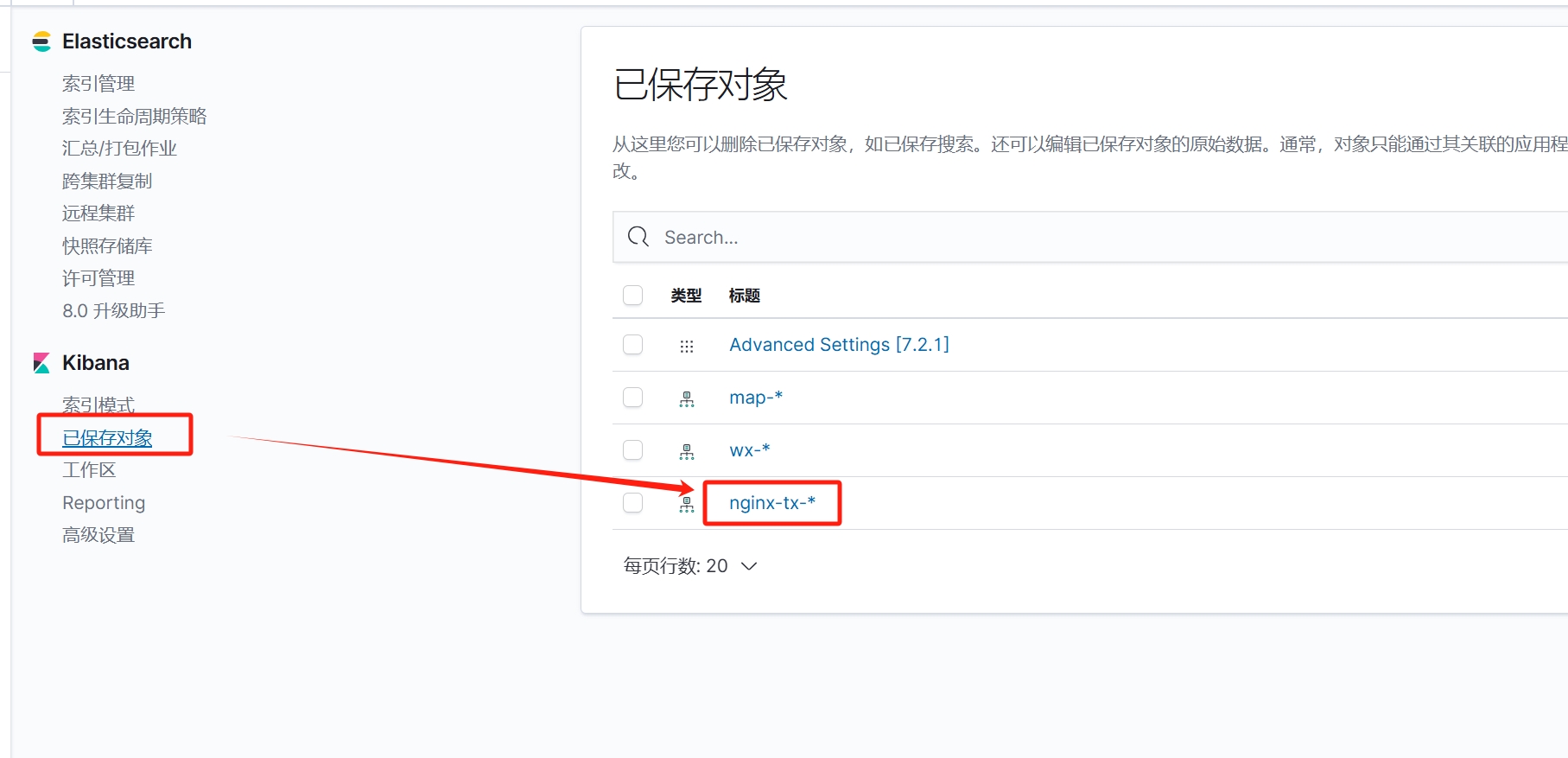

  • kibana查看保存的记录，可以看到记录已经写入
